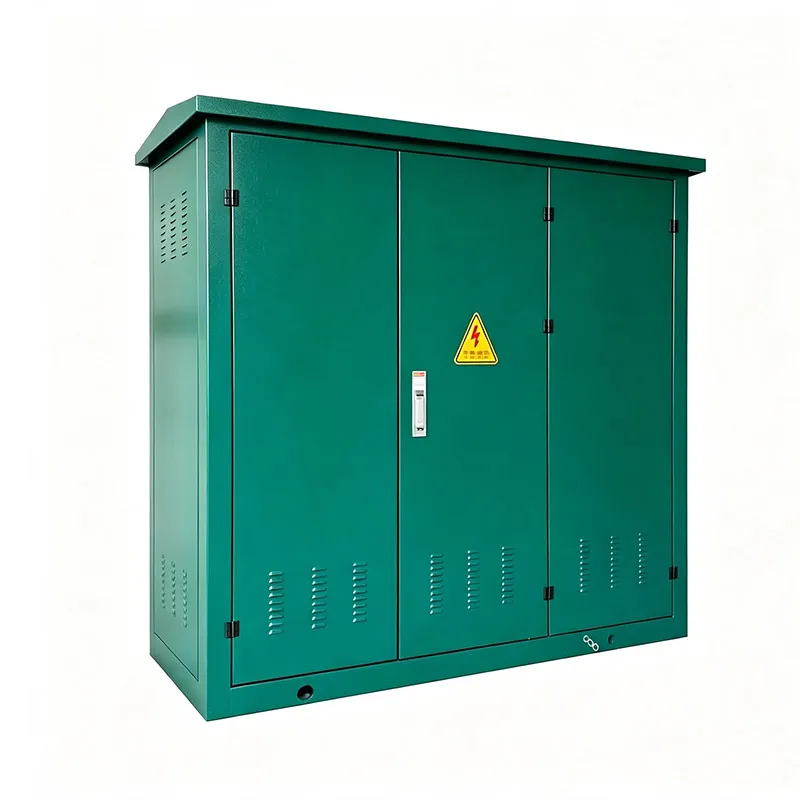

Распределительная коробка для низковольтных кабелей
Низковольтная кабельная распределительная коробка 0,4 кВ — это специализированный аксессуар для низковольтных систем распределения электроэнергии переменного тока с частотой 50 Гц и номинальным напряжением 380/220 В. Она разработана и изготовлена в строгом соответствии с национальным стандартом GB/T7251.5.
Описание
маркер
Обзор продукта
Низковольтная кабельная распределительная коробка 0,4 кВ — это специализированный аксессуар для низковольтных систем распределения электроэнергии переменного тока с частотой 50 Гц и номинальным напряжением 380/220 В. Она разработана и изготовлена в строгом соответствии с национальным стандартом GB/T7251.5. Изделие в основном используется для разветвления кабелей, релейной защиты и преобразования распределения электроэнергии в низковольтных линиях электропередачи. Оно может заменить традиционные методы воздушной проводки, решить проблемы безопасности, связанные с промежуточными соединениями в линиях электропередачи на большие расстояния, эффективно упростить компоновку линий электропередачи и снизить потери в кабеле. Это основное базовое оборудование для модернизации городских и сельских электросетей, а также для промышленных и гражданских проектов распределения электроэнергии, обладающее такими преимуществами, как безопасность, надежность, гибкость компоновки и широкая адаптивность.
Конструктивные особенности изделия
Это изделие имеет модульную интегрированную конструкцию. В целом, качество изготовления высокое, конструкция стабильна, обеспечивая баланс безопасности, долговечности, простоты эксплуатации и обслуживания. Основные конструктивные особенности следующие: Прочный и коррозионностойкий материал корпуса: Корпус изготовлен из высококачественной нержавеющей стали или холоднокатаной стальной пластины с электростатическим порошковым покрытием. Толщина пластины равномерна, что обеспечивает высокую жесткость и устойчивость к деформации. Поверхность обработана антикоррозийным, антиржавейным и атмосферостойким покрытием, обеспечивающим превосходную устойчивость к ультрафиолетовому излучению, ветру, дождю и коррозии. Она может адаптироваться к сложным и суровым условиям окружающей среды, устойчива к выцветанию, растрескиванию и ржавчине при длительной эксплуатации, значительно продлевая срок службы.
Высокий уровень защиты и высокая безопасность: Герметичная конструкция в сочетании со специальными водонепроницаемыми лентами, пылезащитными слоями и замками дверей, предотвращающими неправильное открывание, обеспечивает уровень защиты IP54, эффективно предотвращая попадание пыли, воды, конденсата и посторонних предметов. Внутри установлены изоляционные перегородки и устройства заземления для устранения риска утечки, короткого замыкания и поражения электрическим током. Также предусмотрено специальное рабочее пространство для обеспечения безопасности обслуживающего персонала.

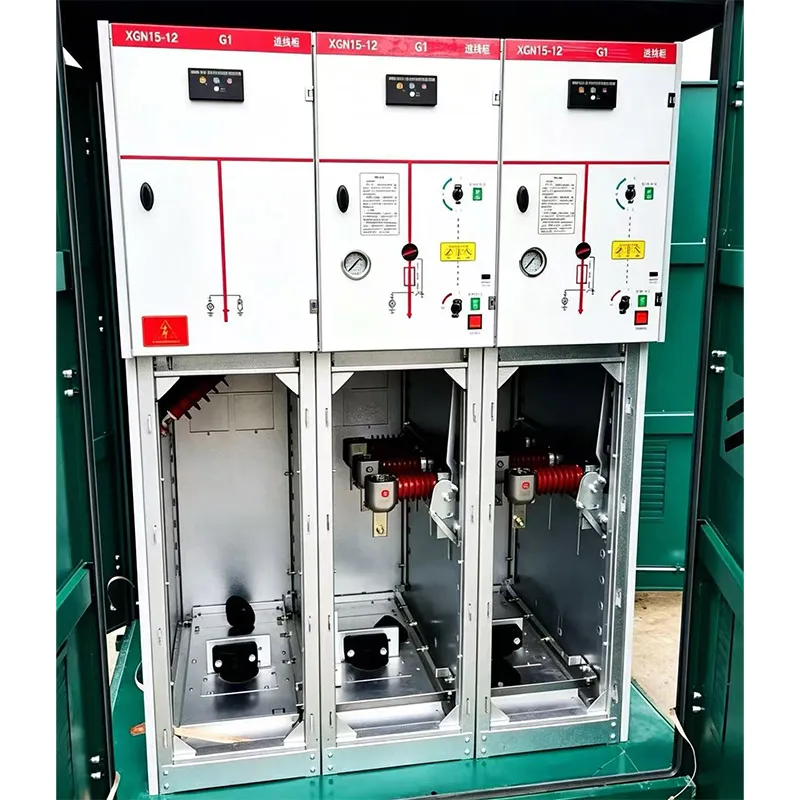

Модульная и гибкая компоновка: Внутренняя конструкция выполнена по стандартизированному модульному принципу, разделенному на зону проводки шин, зону управления выключателями и зону ввода/вывода кабелей, с четким зонированием и аккуратной проводкой. Возможно гибкое конфигурирование с использованием медных шин, автоматических выключателей, ленточных выключателей, модулей защиты от утечки и других компонентов в соответствии с потребностями распределения электроэнергии, поддерживая множество комбинаций линий ввода/вывода и гибкие схемы проводки для адаптации к различным топологиям распределения электроэнергии.
Превосходная динамическая и термическая стабильность: В основных проводящих компонентах используются шины из высокочистой меди, обеспечивающие превосходную проводимость и низкое тепловыделение. Это обеспечивает исключительную динамическую и термическую стабильность, устойчивость к короткому замыканию и высокую отключающую способность, эффективно противодействуя мгновенным ударам короткого замыкания и обеспечивая стабильную работу системы распределения электроэнергии.
Удобная установка и обслуживание: Поддерживает различные способы установки, включая напольную, настенную и столбчатую, адаптируясь к различным условиям объекта. Шкаф имеет откидную дверцу, аккуратно расположенные внутренние компоненты и четко обозначенные клеммы для проводки. Последующее техническое обслуживание, расширение сети и поддержание оборудования в рабочем состоянии не требуют сложных операций, что значительно снижает затраты на обслуживание.
Огнестойкость и устойчивость к старению: Внутренние изоляционные компоненты изготовлены из высокопрочных огнестойких конструкционных пластиков с индексом пробоя ≥600 В и дугостойкостью ≥180 с. Это обеспечивает превосходную огнестойкость, термостойкость и устойчивость к старению, исключая опасность возгорания и делая его пригодным для длительного бесперебойного электропитания.
Основные области применения низковольтных кабельных распределительных коробок
Низковольтные кабельные распределительные коробки в основном используются для распределения электроэнергии и переадресации линий в низковольтных системах электроснабжения. Их основные функции включают разветвление распределительных сетей, переадресацию линий, защиту цепей и переключение источников питания. Конкретные области применения включают:
Обеспечение многоветвевого распределения основных магистральных кабелей: Разделение одного основного источника питания на несколько источников питания ответвлений, обеспечение независимого питания нескольких комплектов терминального оборудования и пользовательских устройств, сокращение избыточной прокладки кабелей, снижение затрат на распределение и потерь в кабелях.
Замена промежуточных соединений в магистральных кабелях: Решение проблем запутанной проводки и низкой безопасности воздушных линий, обеспечение стандартизированных соединений для кабельных линий и повышение стабильности магистральных распределительных линий.
Распределительные коробки с выключателями: Обеспечение управления включением/выключением источников питания ответвлений, защита от перегрузки и короткого замыкания, а также защита от утечки тока. Они позволяют независимо управлять запуском и остановкой отдельных ветвей, облегчая диагностику неисправностей линий и сегментированное техническое обслуживание без влияния на общую магистраль электроснабжения.
Адаптация к модернизации распределительных сетей: Гибкая настройка схемы распределительных линий, адаптация к новым электрическим нагрузкам, а также гибкое расширение и оптимизация системы распределения электроэнергии, широкая адаптация к стандартизированному строительству городских и сельских электросетей.
Применимые сценарии
Продукция делится на обычный беспереключательный тип и интеллектуальный переключательный тип, подходящий для проектов низковольтного распределения электроэнергии во всех внутренних и наружных условиях. Основные применимые сценарии:
Проекты муниципальных электросетей: электроснабжение городских улиц, муниципальное уличное освещение, модернизация городских и сельских электросетей, распределение электроэнергии на автомагистралях и наружные узлы общественного электроснабжения.
Жилые и коммерческие здания: наружные распределительные ветви и передача электроэнергии в зданиях жилых комплексов, элитных апартаментов, коммерческих комплексов, офисных зданий и высотных зданий.
Промышленные предприятия: Распределительные линии электропередачи, перераспределение электроэнергии между кластерами оборудования и наружные распределительные узлы для промышленных и горнодобывающих предприятий, промышленных парков и производственных цехов.
Проекты общественной инфраструктуры: Перенос и переадресация низковольтных линий электропередачи для общественных зданий, таких как аэропорты, железнодорожные вокзалы, школы, больницы, промышленные парки и логистические парки.
Проекты распределения электроэнергии в сельской местности: Модернизация сельских электросетей, сельские районы с высокой плотностью населения, орошение сельскохозяйственных угодий и распределительные линии электропередачи для сельских объектов общественного назначения.
Основные параметры продукта
| Элементы параметров | Технические параметры |
| Номинальное рабочее напряжение | Переменный ток 380/220 В (50 Гц) |
| Номинальный рабочий ток | ≤800 А (с возможностью индивидуальной настройки) |
| 1 мин. выдерживаемое напряжение промышленной частоты | 2,5 кВ |
| Сопротивление изоляции | ≥5,9×10¹³Ω |
| Номинальный импульсный выдерживаемый ток короткого замыкания | 25 кА |
| Уровень защиты | IP54 |
| Индекс сопротивления слежения | ≥600 В |
| время сопротивления дуге | ≥180 с |
| Материал коробки | Холоднокатаный стальной лист с порошковым покрытием / нержавеющая сталь 304 |
| Способ установки | Настенный, напольный, с креплением на столб. |
| Рабочая температура окружающей среды | -20℃～+45℃ |
| Методы входящих и исходящих линий | Ввод/вывод кабеля снизу вверх/сверху вниз (настраиваемый) |
| Стандарты внедрения | GB/T7251.5-2017 |
Краткое описание преимуществ продукта
Эта низковольтная кабельная распределительная коробка имеет научно разработанную конструкцию, стабильную работу и надежную защиту. Она совместима с различными схемами распределения электроэнергии и сценариями установки, эффективно решая такие проблемы, как громоздкая проводка, низкая безопасность и сложность обслуживания, связанные с традиционными линиями электропередачи. Ее стандартизированная и модульная конструкция позволяет удовлетворить различные потребности в распределении электроэнергии с высокой и низкой нагрузкой, что делает ее подходящей для городских и сельских электросетей, промышленных и гражданских проектов распределения электроэнергии. Это эффективное, безопасное и экономичное устройство для разветвления кабелей в низковольтных системах распределения электроэнергии .
